5 LED garso indikatorius

Pirmas šūdniekis, kurį pasigaminau po ilgos nekonstravimo pertraukos (konstruodavau kai lankiau radiotechnikos būrelį 9 klasėje), yra 5 šviesos diodų garso lygio indikatorius su AN6884 mikroschema pagal šitą schemą:

Kaip matome, schema labai paprasta, tereikia kelių detalių.
Daugumai kyla problemų dėl R rezistoriaus nominalo parinkimo. Šis rezistorius parenkamas pagal pateiktas lenteles. Jeigu indikatorius bus naudojamas iki 60 laipsnių temperatūros aplinkoje, rezistorius parenkamas pagal pirmą lentelę, o jeigu iki 75, tai pagal antrą. Toliau žiūrima į Vcc stulpelį ir surandama būsimo maitinimo šaltinio įtampa, tuomet šalia bus rastas rezistoriaus nominalas, jo tikslumas nėra kritinis.
Vr rezistoriaus pagalba nustatomas reikiamas įėjimo signalo lygis.
Rezistoriai 0,25W galingumo.

Štai mano indikatorius, sumontuotas į stiklo tekstolito plokštelę:

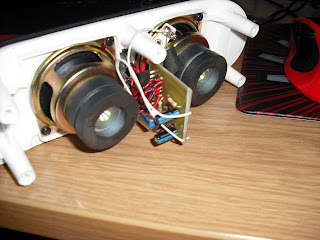

Toliau sekė antrojo indikatoriaus gaminimas ir jų montavimas į Logitech X-230 kolonėles:

Video, iliustruojantis veikimą:

Kilus klausimams, prašom rašyti komentaruose ;)
