Laboratorinis maitinimo šaltinis

Pradėjus domėtis elektronika, praktiškai kiekvienas arba perka arba pasigamina pats laboratorinį maitinimo šaltinį, kad konstruojant būtų iš ko užmaitinti testuojamus projektus, įvairias tiriamas grandines. Aš - ne išimtis. Gamykliniai maitinimo šaltiniai man per brangūs, tad (jau prieš metus) pasigaminau savo:

Šis mano gamintas aparatas ne stebuklas. Viduje slepiasi paprasta reguliuojamo maitinimo šaltinio schema su LM317 mikroschema (LM317). Taip pat panaudotas aktyvus aušinimas, kuomet LM317 mikroschemą aušina nedidelis radiatorius ir ventiliatorius, valdomas priklausomai nuo temperatūros (Termokontroliuojamas ventiliatorius). Transformatorius senas, pirktas dar radiotechnikos būrelyje (AC 26V, 4A). Taip pat panaudojau voltmetrą su CL7107 mikroschema (CL7107).
Pirktos tik kai kurios elektroninės detalės, nors ir tai nedaug, nes stengiausi panaudoti kuo daugiau medžiagų iš šiukšlių krūvos :) Todėl viduje nekoks vaizdas, be to dar nelabai daug pastangų tada dėjau, norėjau kuo greičiau sukraut viską :)
Pora foto kas dedasi viduje:



Taigi, jau metai, kai naudojuosi šiuo prietaisėliu. Jis puikiai tenkina mano poreikius.

2012 m. vasario 20 d., pirmadienis

LCD 16x2 ekranėliai iš Kinijos

Vienas geras žmogus, mano paprašytas, parsiuntė man porą LCD ekranėlių su mėlynų pašvietimu iš Kinijos: LCD.
Išviso susimokėjau po 10 lietuviškų už vienetą. Po trijų savaičių laukimo buvo gauti ir išbandyti:




Trumpas video:



Tiesa, video neperteikia viso ekranėlio ir mėlynos spalvos ryškumo.

Testavimui panaudojau termometro su ds18b20 sensoriumi programą, paimtą iš MicroC PRO pavyzdžių ir truputį pakoreguotą (Pakeistas "temperature" žodis į "termometras" bei pridėta šiokia tokia animacija).

Perkant buvo baimė, jog ateis kokie "fuflo" ekranėliai, bus neveikiantis vienas arba net abu, tačiau nieko panašaus - abu ekranėliai ryškus, puikiai veikiantys, nepasakytum, jog nekokybiški.
Esu patenkintas ir žadu toliau ateityje siųstis prekes iš kinijos :D

Litavimo stotelės problema ir jos sprendimas

Surinkus stotelę ir pradėjus naudotis, pastebėjau, jog ji linkusi pati tarsi junginėti mygtukus, supypsėdavo garsinis signalas ir pamatydavau, jog nusistatė kita temperatūra arba ta pati.
Pradėjau galvoti, kas galėtų būti. Man toks elgesys buvo panašus į mikrovaldiklio įėjimų plaukiojimą (floating), kuomet jie nėra niekur prijungti. Jungiant jungiklius, juos reikia prijungti prie žemės arba prie maitinimo šaltinio, per vadinamuosius pull-up arba pull-down rezisotorius, kurie tarsi laiko įėjimą prie maitinimo įtampos arba prie žemės, todėl mikrovaldiklis negali sureaguoti į plaukiojantį ant įėjimo potencialą. Šie rezistoriai gali būti išoriškai lituojami arba gali būti programiškai aktyvuojami vidiniai mikrovaldiklio  pull-up rezistoriai. Šiuo atveju jie nebuvo išoriškai schemoje parodyti, o ar jie programiškai aktyvuoti nežinojau, tad nusprendžiau juos prilituoti pats:
Po šio veiksmo, padirbėjus gerą pusvalandį, nei karto nepastebėjau stotelės "saviveiklos" :) Tikiuosi, jog nebesikartos ši problema.

2012 m. vasario 18 d., šeštadienis

Elektroninis žaidimų kauliukas (LED Dice)

Prieš metus, neturėdamas ką veikt, o taip pat pasimokymui dirbti su EagleCAD dariau elektroninio kauliuko PCB pagal šią schemą: http://talkingelectronics.com/projects/LED-Dice/LED-Dice.html.
Per šių metų sesiją, pasibaigus egzaminams, neturėjau ką veikt, prisiminiau tą LED kauliuką, tad pasiryžau užbaigti gaminti, juolab, kad visas detales turėjau.
Per keletą valandų išėsdinau PCB, sulitavau ir išbandžiau. Tiesa, buvau pamiršęs, jog PCB daryta dar kai nemokėjau dorai dirbti su Eagle - buvau palikęs neišvedžiojęs kelių takelių, teko naudoti laidelius.
Korpusus daryti man sunkiausia, jau minėjau tai, todėl labai nevargau, pritvirtinau PCB plokštelę prie švitriniu popieriumi nušveistos organinio stiklo plokštės. Taip pat iš apačios, grynai šiaip sau, o gal, kad būtų "krūčiau" :D, prilitavau mėlyną ryškų šviesos diodą.
Na ir štai keletas foto bei veikimą iliustruojantis video:



2012 m. vasario 17 d., penktadienis

Litavimo stotelė (Soldering Station)

Pagalvojau, kad visai neblogai būtų įsigyti litavimo stotelę. Pažiūrėjus normalesnių kainas, nebesinorėjo pirkti, kuriam laikui pamiršau tai, bet ne už ilgo pastebėjau elektronika.lt forume, jog žmonės puikias stoteles gaminasi patys. O kodėl gi nepasidarius ir man, pagalvojau, juolab, kad savikaina gaunasi netokia ir didelė. Man gavosi apie 60lt, pirkau tik lituoklį (http://lemona.lt/index.php?page=item&i_id=67483), mikrovaldiklį atmega8, kelis rezistorius, kontaktų, lauktranzį, operacinį. Visą kitą turėjau namie.
Gamyba rėmėsi į šią schemą: http://radiokot.ru/lab/controller/32/.
Programą į atmegą įspraudžiau savo PicKit2 programatoriumi.
Plokštes projektavau pats.

Pagrindinė valdymo plokštė:


 7 segmentų LED indikatoriai iš elektroninių svarstyklių:



 Mygtukai:



Sujungęs plokštęs pajungiau pabandymui, viskas lyg ir tvarkoj.

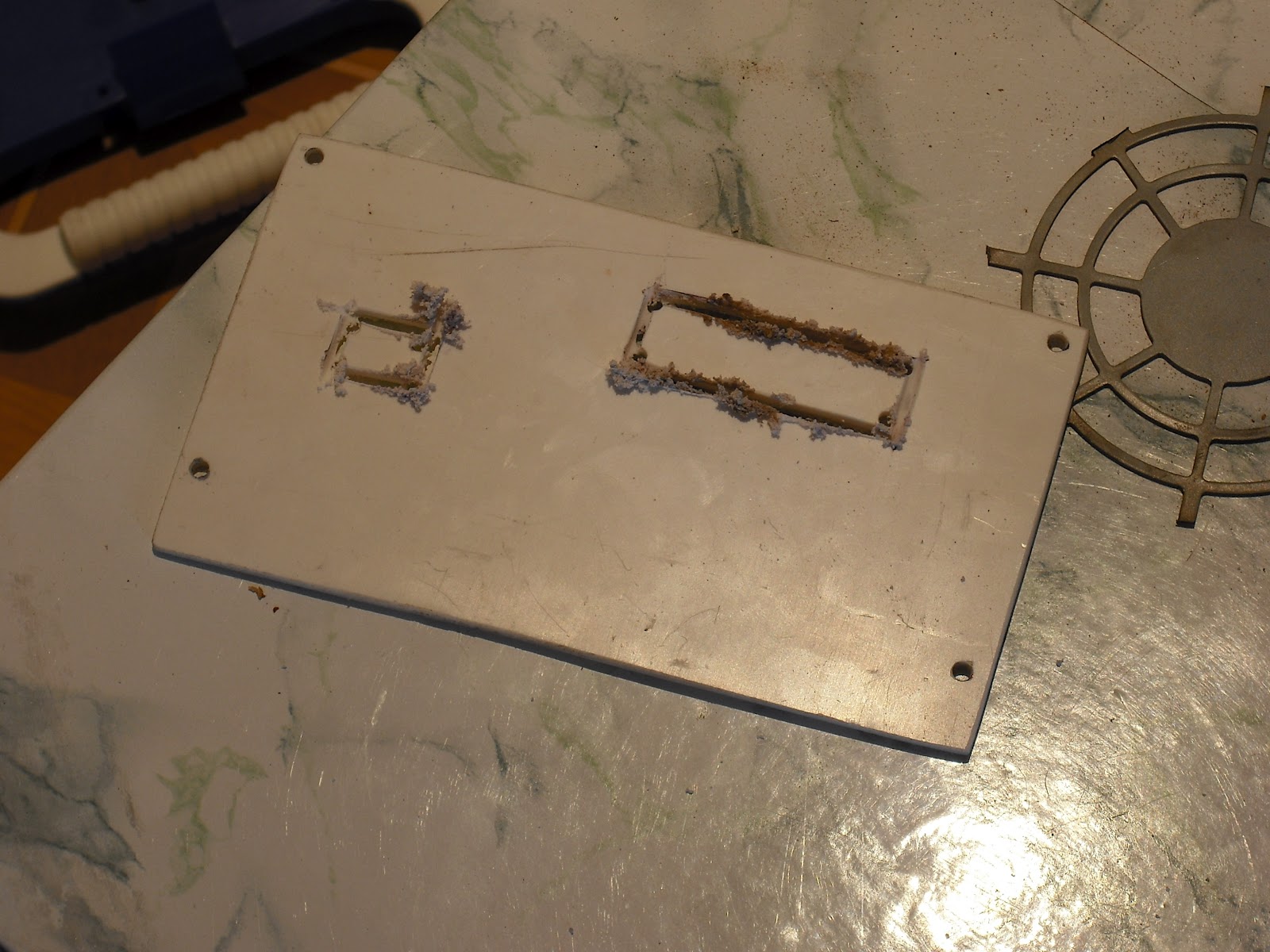

Vėl gi teko keliauti į kaimą, parsigabenti korpuso, o grįžus prasidėjo jo gamybą ir visko montavimas vidun:











Diodinis tiltelis su saugikliu:


 Tik po visko, bet dar ne per vėlai, pagalvojau, kad visai nieko būtų lituoklio kaitinimo indikacija:


Transformatorių panaudojau nuo "šilelio", kiek per silpnas, tačiau dabar nieko geresnio po ranka nebuvo. Štai viskas krūvoje:

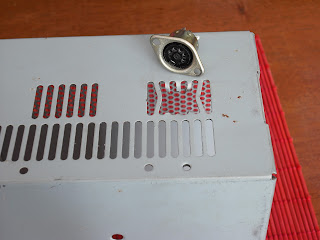

Jungties lituokliui montavimas:




Paskutiniai patepimai:



Vsio:



Taigi pabandysiu paminėti kelis privalumus prieš paprastą lituoklį:
* Matoma lituoklio temperatūra;
* Temperatūros pastovumas;
* Temperatūros reguliavimas;
* Saugesnis darbas, nes lituoklis tik 24 V;
* Labai lengvai keičiami šio lituoklio antgaliai;
* Ilgesnis antgalių tarnavimo laikas;
* Greitai įkaista;
* Elektros energijos taupymo funkciją, kadangi ši stotelė turi "sleep" funkciją (stotelė "užmiega" po kurio laiko), todėl užmiršus išjungti nebus eikvojama el. energija veltui, o taip pat bus taupomas antgalis;
* Į atmintį įrašomos trys pasirinktos temperatūros.

Minusai:
* Reikia pasidaryti pačiam;
* Užima daugiau vietos.

Na ir pabaigai trumpas, beprasmis video:

Ačiū, kas skaitėt ;)

Nixie clock

Jau iš seniau norėjau pasidaryti laikrodį su nixie lempomis (http://en.wikipedia.org/wiki/Nixie_tube), tačiau neturėjau jų. Rudenį gavau kelias IN-1 ir IN-12B, tad jau buvau tikras, kad laikrodis bus padarytas.
Pagooglinau, susiradau, schemą (http://bruno.netstrefa.com.pl/radio/projekt/nixieclock/index.htm), susipirkau detales ir pradėjau gamintis PCB, po to lituoti detales, bei užprogramavau valdiklį. Štai kas gavosi:


Po to pusantro mėnesio šitie griaučiai mėtėsi spintelėje - niekaip neprisiruošdavau padaryti korpuso (su korpusais man sunku :D reikia netik sugalvoti gerą variantą, bet ir sužiūrėti ar sugebėsiu padaryti, reikia kruopštumo, o jo man trūksta). Taigi po pusantro mėnesio, grįžęs namo į kaimą pradėjau korpuso gamybą. Tėvukas nuobliavo lentukę, ją supjausčiau į tris dalis, vienoje, kuri stovės priekyje, išfrezavau skyles. Suklijavau su lipalu visas tris lenteles. Kaime darbai buvo baigti. Grįžęs į, kad vėl nenusimestų į spintą, dirbau toliau. Iš rudos spalvos plokščių, kurių pavadinimo nepamenu, bet žinau, jog seniau buvo naudojamos montažinių plokščių gamybai (vieną kartą radiotechnikos būrelyje yra tekę su tokia dirbti), išpjoviau likusias sieneles, sumontavau vidun transformatorių, 9V stabilizatorių su diodų tilteliu bei saugikliu, laikrodžio bloką, įtvirtinau mygtukus, jungiklį.
Štai keli kadrai:






Atėjus pavasariui, lentelės bus nulakuotos kaštono spalvos lauku, nes dabar dažymui neturiu sąlygų.

Tai ką, manau visai neblogai gavosi, tikėjausi, jog bus baisiau :)


2012 m. vasario 14 d., antradienis

RGB mood lamp

Nieko nekonstravau rudenį, galvoju reikia bent kažką laisvu laiku veikti, ne vien žiūrėti TV ar sėdėti prie kompo :) Taigi ėmiausi gamintis RGB lempą.
Schema ir programa valdikliui imta iš čia:  http://picprojects.org.uk/projects/rgb/index.htm.
Ten taip pat rasite ir informacijos apie veikimą, efektų sąrašą ir t.t.
PCB braižiausi pats - duotos forma netiko, nes jau buvau sugalvojęs daryti  trikampio formos cilindrinę lempą, be to, nebuvo numatytas 12V stabilizatorius LED'ams. Jeigu kam reikės pcb, bus pasidalinta.
Susipirkau detales, pradėjau gamybą:



Veikimo paįvairinimui, pridėjau kontaktų porą (nuotraukoje matosi jungtys su oranžiniais laidukais), kuriuos sujungiant tiesiogiai arba sukryžiuojant galima padaryti kad lempos galuose esantys diodai šviestų skirtingomis spalvomis.




Lempą dariau iš organinio stiklo, jį pašiaušdamas stambesniu švitriniu popieriumi iš abiejų pusių ir taip padarydamas jį matiniu:

 Klijavau naudodamas karštus permatomus klijus, kuriai puikiai pasiduoda apdirbimui:

Testas:


Užsisakinėjant Lemonoje detales, nebuvo vietoje PIC12F629 valdiklio, tai ėmiau PIC12F675, nepamaniau net, kad gali kilti kokių problemų, tačiau kilo: įrašius duotą HEX (nekreipiau kažkodėl dėmesio į užrašą, kad jis skirtas 629-tam), pastebėjau, jog yra "aštrus" perėjimas tarp efektų, kuomet staiga pakinta spalva, įrašius grupės draugui HEX į 629-tą, tokios problemos nebuvo. Sakysit o kur problema, juk tereikia perkompiliuot kodą 675-tam kodą ir perrašyt, tačiau čia ir problema, kad nebeina perrašyti HEX, programatorius tiesiog "nebemato" valdiklio. Na ir tiek to, pagalvojau :)

O štai ir video:
